  • 產品描述:無線直放站接入采取空間耦合方式,通過室外定向天線接收中轉臺的下行信號,經過放大器放大后,在室內天線系統中呼叫到樓宇內部,地下室,隧道等對講機,而樓宇內部,地下室,隧道等對講機。呼叫時,通過室內天線系統接收對講機的上行信號,經過放大器放大后,由室外定向天線發射給中轉臺
  • 在線訂購

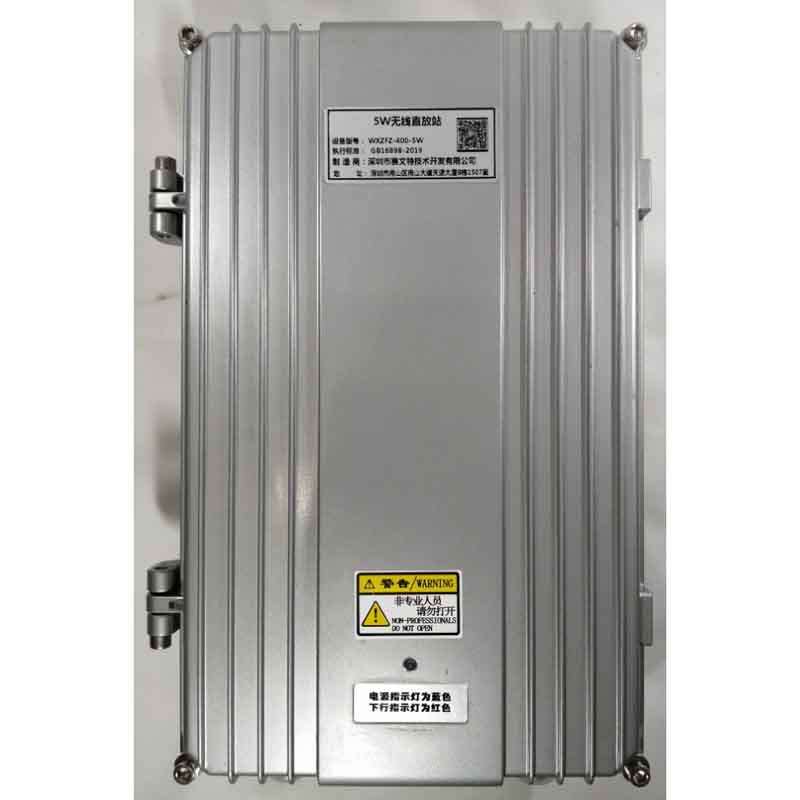

室外覆蓋無線直放站


無線直放站接入采取空間耦合方式,通過室外定向天線接收中轉臺的下行信號,經過放大器放大后,在室內天線系統中呼叫到樓宇內部,地下室,隧道等對講機,而樓宇內部,地下室,隧道等對講機。呼叫時,通過室內天線系統接收對講機的上行信號,經過放大器放大后,由室外定向天線發射給中轉臺。


其中:施主天線一般采用定向天線,指向中轉臺;重發天線安裝在樓宇內部,地下室,隧道等,可以是一條或多條天線,如果需要覆蓋的區域大,隧道長,可后接干線放大器。


優點:安裝相對簡單,不用拉很長距離饋線和光纖。適合于離中轉臺幾百米----幾公里的建筑物內部、地下室等區域的對講覆蓋。使用也相對靈活,哪里覆蓋有盲區就加在那里。

但有獨特的使用條件和要求:

1、在室外(定向)天線處,對接收的中轉臺下行信號強度有一定的要求,一般要求下行信號強度大于-60DBM;一句話:室外信號要強!。

由于無線直放站是放大器,對于70dB增益的10W(+40dBm)常規無線直放站,若輸出達到+40dBm(10W),則要求輸入信號強度達到-30dBm。這在對講系統中是很強的信號了(對講機接收靈敏度-120dBm);即使是100dB增益的10W(+40dBm)超高增益無線直放站,若輸出達到+40dBm,則要求輸入信號強度達到-60dBm。這在對講系統中也是很強的信號了(對講機接收靈敏度-120dBm),超過1公里距離或有高樓遮擋,都很難達到這樣的信號強度。若室外信號只有-80dBm,對于70dB增益的10W(+40dBm)常規無線直放站,其室內輸出只有-10dBm;即使是100dB增益的10W(+40dBm)超高增益無線直放站,其室內輸出也只有+20dBm(0.1W),遠不能達到無線直放站最大輸出的效能,即覆蓋面積會(huì )縮小。

2、只能用于樓宇內部,地下室,隧道等無對講信號的區域,室外不行。

為什么???因為無線直放站會(huì )自激?。。?!

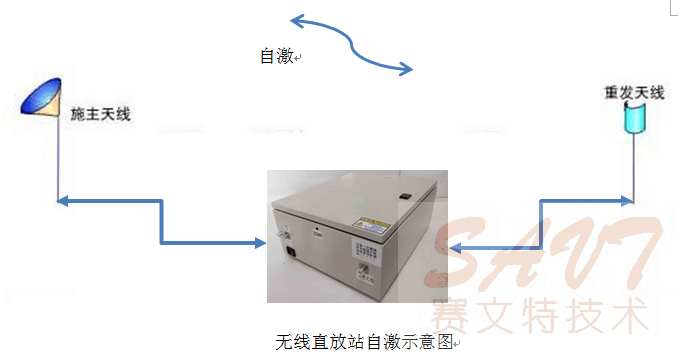

無線直放站系統由無線直放站+施主天線+重發天線+饋管組成。當施主天線至重發天線的空間損耗值小于無線直放站的增益時,無線直放站系統將形成正反饋!即常規所講:自激。自激會(huì )使直放站工作在非正常狀態,輕則影響直放站的收發,重則燒毀直放站。


而我們的室外覆蓋無線直放站產品,很完善的解決啦上述問題,可以用于室內室外的覆蓋系統



  • 室外覆蓋無線直放站

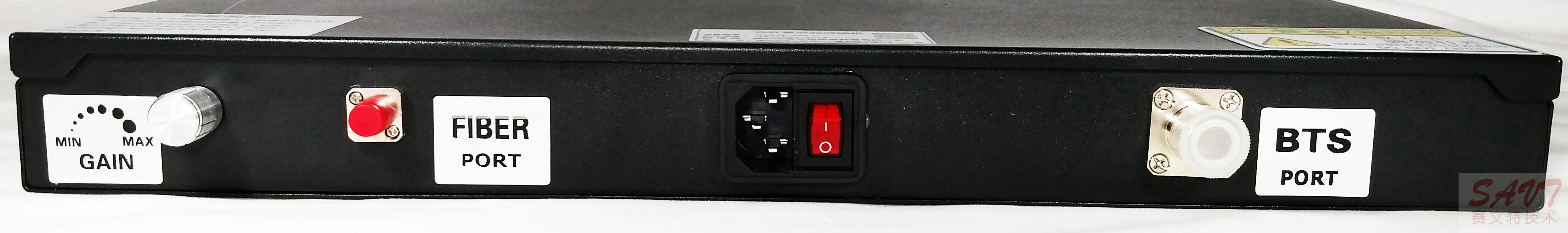

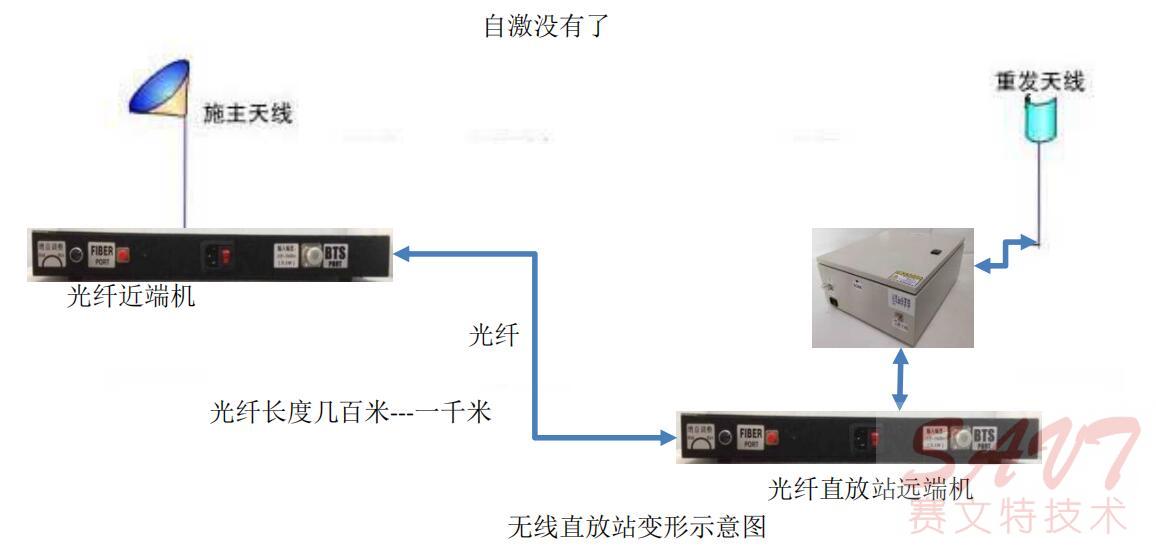

    室外覆蓋無線直放站是由光纖直放站+無線直放站組成



    我們公司這個產品解決了室外覆蓋無線直放站的二大難點:

    1:自激。用光纖拉開施主天線至重發天線的空間距離,使空間損耗值增大,增大施主天線至重發天線的空間損耗值
    ,消除了自激的條件。

    2:室外信號弱:通過拉光纖,可以靈活尋找中繼臺信號最強的點安裝施主天線,從而使對講覆蓋區最大化。


    室外覆蓋無線直放站指標書

    序號

    項目

    技術指標

    1

    型號

    SWZFZ-5W/25W

    2

    增 益

    100--140dB

    3

    平坦度

    ≤3dB

    4

    噪聲系數

    5dB

    5

    駐 波 比

    ≤1.4(V.S.W.R)

    6

    光功率

    0dBm

    7

    上行功率

    0.1W

    8

    下行功率

    5W、25W

    9

    頻率范圍:

    150兆,400兆,350兆

    10

    光纖長度

    500米---10公里
