無中繼對講單頻（寬帶）光纖直放站

單頻對講機光纖直放站由近端機和遠端機組成。

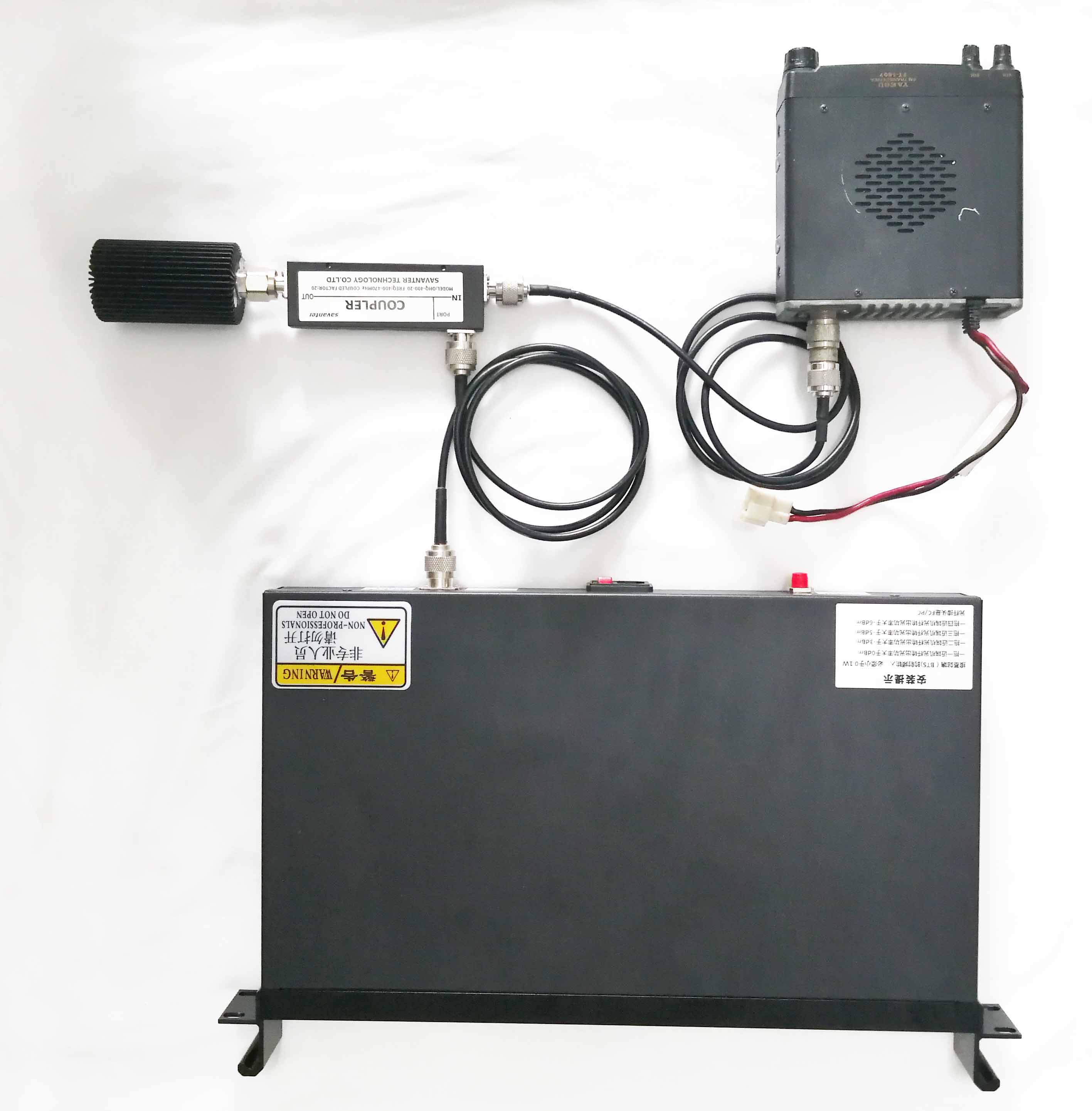

單頻對講機光纖直放站的近端機通過電纜和耦合器與對講機相連；

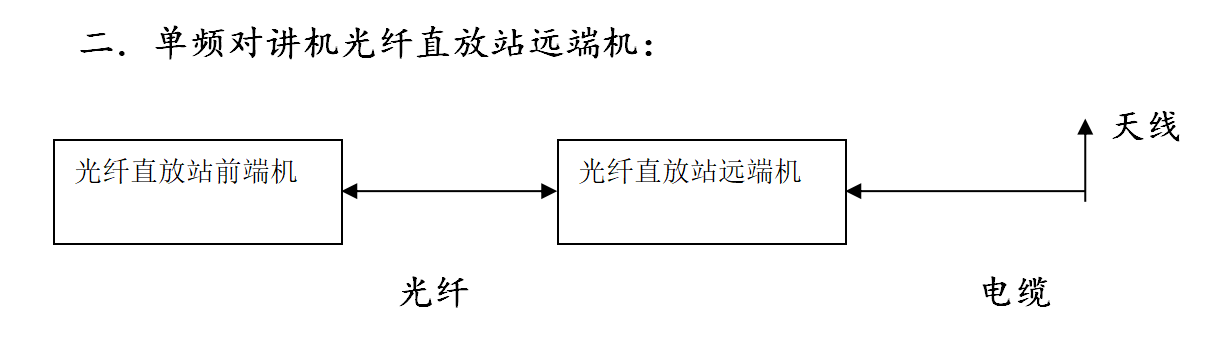

單頻對講機光纖直放站的遠端機通過電纜和天線與需要覆蓋的區域相連。

單頻對講機光纖直放站的近端機和遠端機通過光纖相連。

要求：

1：連接到光纖直放站近端機的的下行射頻信號強度應小于+20DBM,由于外加一個10DB衰減器，對講機的輸出功率應調到1W

近端機操作說明：

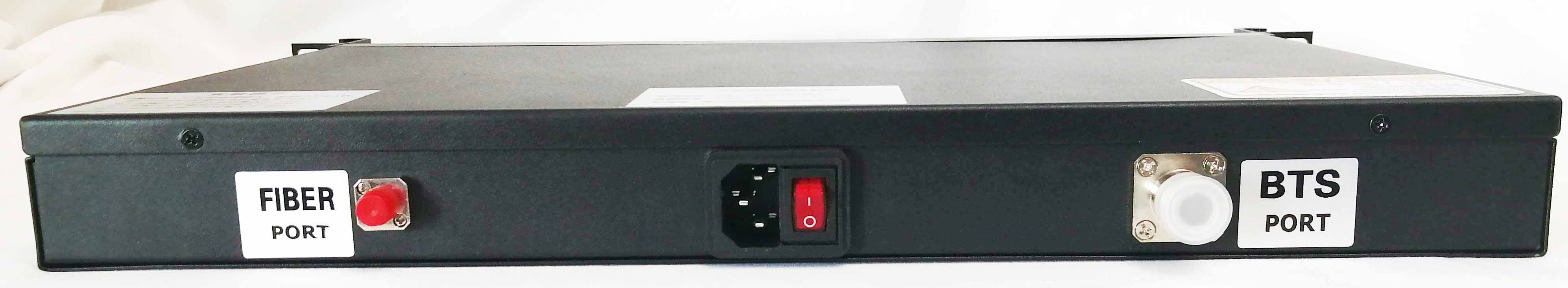

1：連接好電纜，電源線，光纖

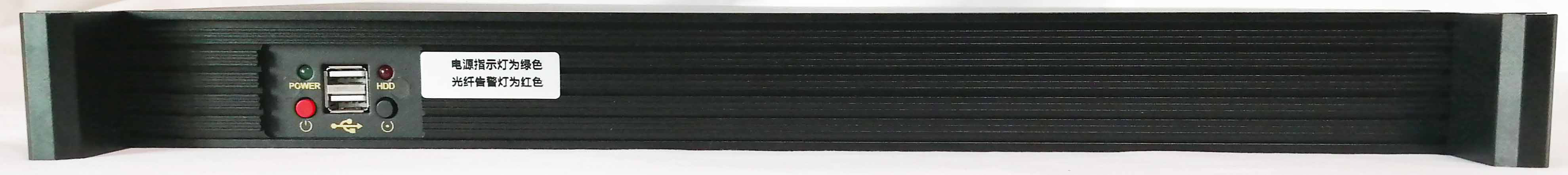

2：打開電源開關，電源燈亮

3：當遠端機沒開機/光纖損耗大/光纖未通等時，光告警燈亮。

4：需用功率計測試，確保對講機輸出的射頻信號強度為1W左右。

要求：

1：連接到光纖直放站遠端機的的輸出下行射頻信號功率為：5W,即37DBM，此時，下行功率指示燈會(huì )亮

2：連接到光纖直放站遠端機的的輸入上行射頻信號強度為：  -40～～-110DBM,

3：由于對講機為數字對講機，遠端機發射時，下行指示燈會(huì )閃爍。

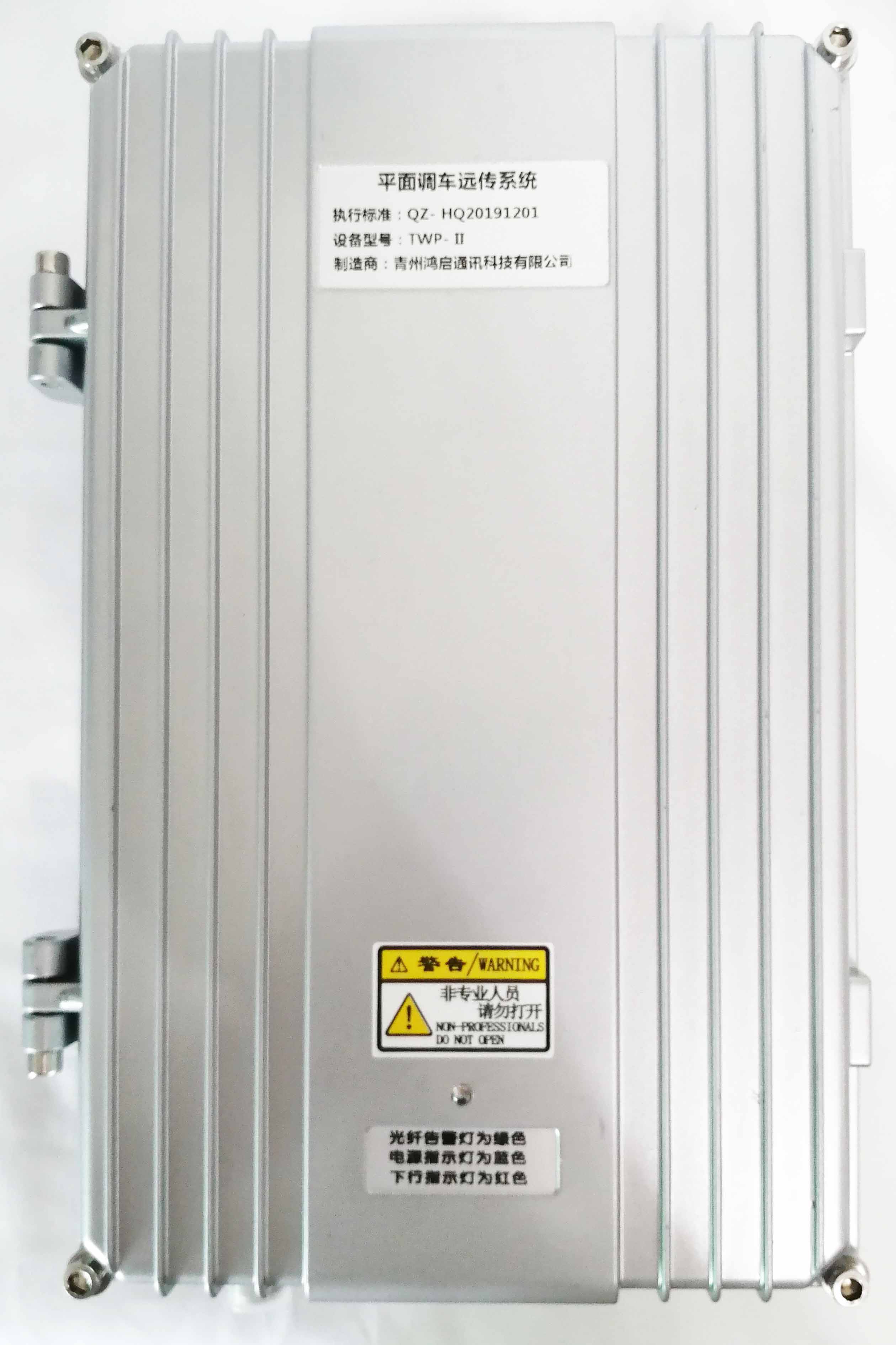

遠端機操作說明：

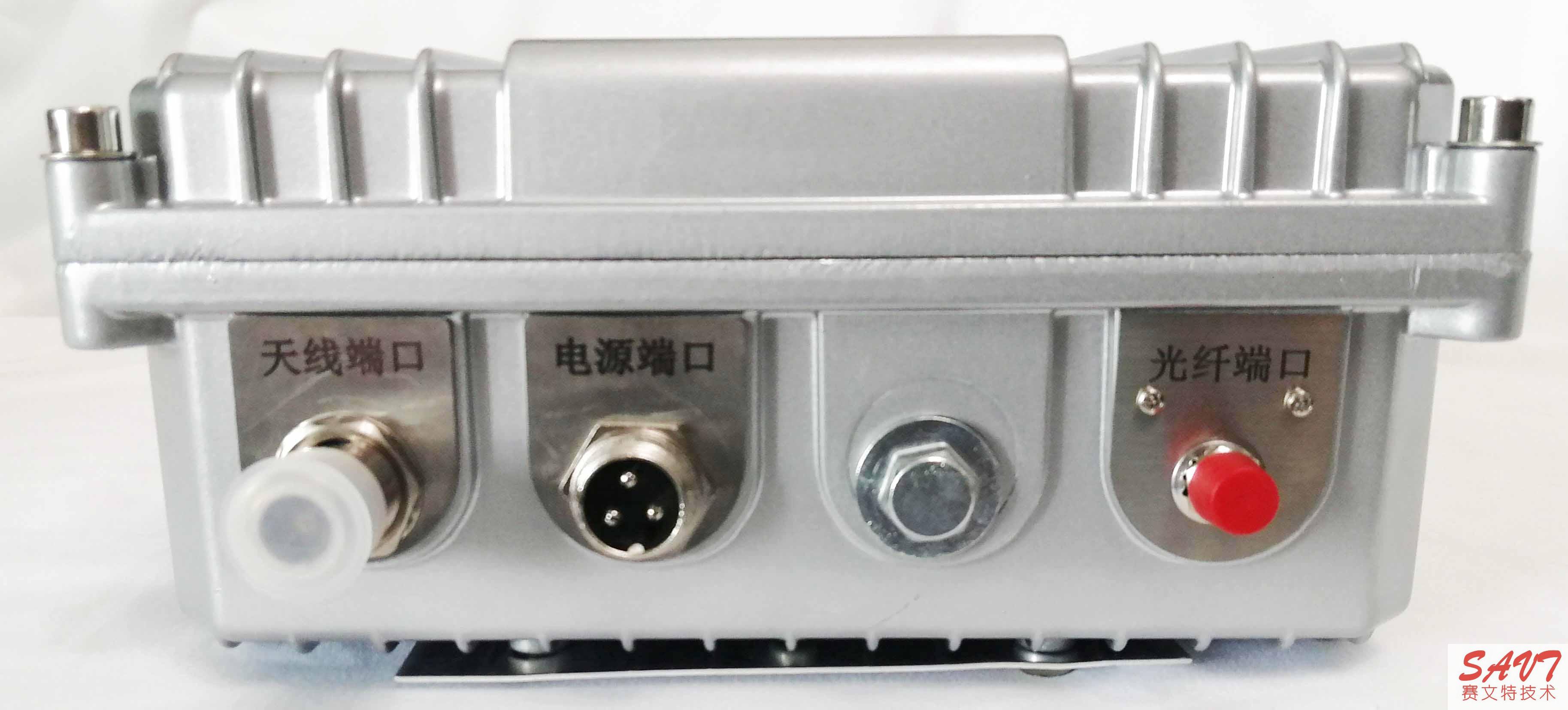

1：連接好電纜，電源線，光纖

2：打開電源開關，電源燈亮

3：當近端機沒開機/光纖損耗大/光纖未通等時，光纖告警燈亮。

4：當中轉臺工作時，射頻連接器接功率計，應有5W射頻功率輸出，下行功率指示燈會(huì )亮
