對講系統由于使用方便,費用低廉,而在運輸/保安/物業/公安/城管/出租業等得到越來越多的應用.
由于城區的擴大,大廈的增高,用戶對對講系統的覆蓋要求越來越高,距離越來越遠,而一個常規對講系統在安裝中轉臺后對于平坦地區覆蓋半徑也只有15公里左右,而一個常規大廈對講系統在安裝中轉臺后覆蓋樓層大約30層,超出覆蓋范圍后,常規方法是增加新的中轉臺和對應的設備,如圖一,圖二所示
我公司根據多年的對講機系統安裝/調試/組網的經驗和用戶的要求,開發出了對講機聯網芯片和電路板,可以解決多個中轉臺聯網時產生的上述問題.
對講機聯網芯片是我公司開發的專用芯片,采用超大規模集成電路,可靠性高,省電,體積小,對講機聯網電路板只有19*20*4MM,可安裝在各種對講機內,耗電:2MA.
對講機聯網芯片可分為中轉臺(基地站)控制芯片和對講機控制芯片,分別安裝在中轉臺(基地站)和對講機內;具體又可分為大區對講機聯網控制芯片和大廈對講機聯網控制芯片.
工作原理:
從圖三看,中轉臺1和中轉臺2雖然是同一對講機聯網覆蓋系統中的兩個中轉臺,但兩個中轉臺的工作頻率是不一樣的,因此在兩個中轉臺的重合區內,不存在同頻干擾,可徹底解決上述問題.
中轉臺和對講機上分別安裝了對應的控制芯片后:
當對講機位于中轉臺1的覆蓋范圍內時,中轉臺1(基地站)控制芯片將發出信號,對講機控制芯片收到信號后將對講機信道自動調整到中轉臺1對應的信道(頻率)(CH1),
當對講機從中轉臺1區域向中轉臺2區域移動,位于中轉臺1和中轉臺2重合(陰影區)覆蓋范圍內時,對講機信道維持在中轉臺1對應的信道(頻率)(CH1)不變,
當對講機脫離中轉臺1的覆蓋范圍,位于中轉臺2的覆蓋區域時,中轉臺2(基地站)控制芯片將發出信號,對講機控制芯片收到信號后將對講機信道自動調整到中轉臺2對應的信道(頻率)(CH2).
因而,在整個對講機聯網覆蓋區域內,對講機將自動將工作信道轉換至對應中轉臺的信道(頻率),從而保障全范圍,全自動的覆蓋.

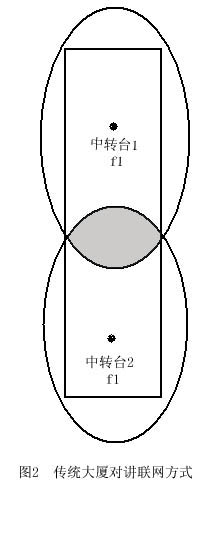

中轉臺1和中轉臺2設立后覆蓋區域增大了,但也帶來了相當嚴重的問題:當中轉臺1和中轉臺2的距離太大時,中間區域會(huì )有盲區,沒有信號;為了保證覆蓋,中轉臺1和中轉臺2的距離拉近時,在中轉臺1和中轉臺2的各自的覆蓋區將出現部分重合(陰影區),在重合區內,由于中轉臺1和中轉臺2的信號頻率相同,強度相近,將產生嚴重的同頻干擾,無法正常通話.
智能對講機聯網系統:是指具有二個以上中轉臺的對講機聯網覆蓋系統,具體可分為:城區型,城鎮型,公路型,水路型,鐵路型,隧道型,礦井型,大廈型,綜合型等
對講機聯網芯片正面 對講機聯網芯片反面
