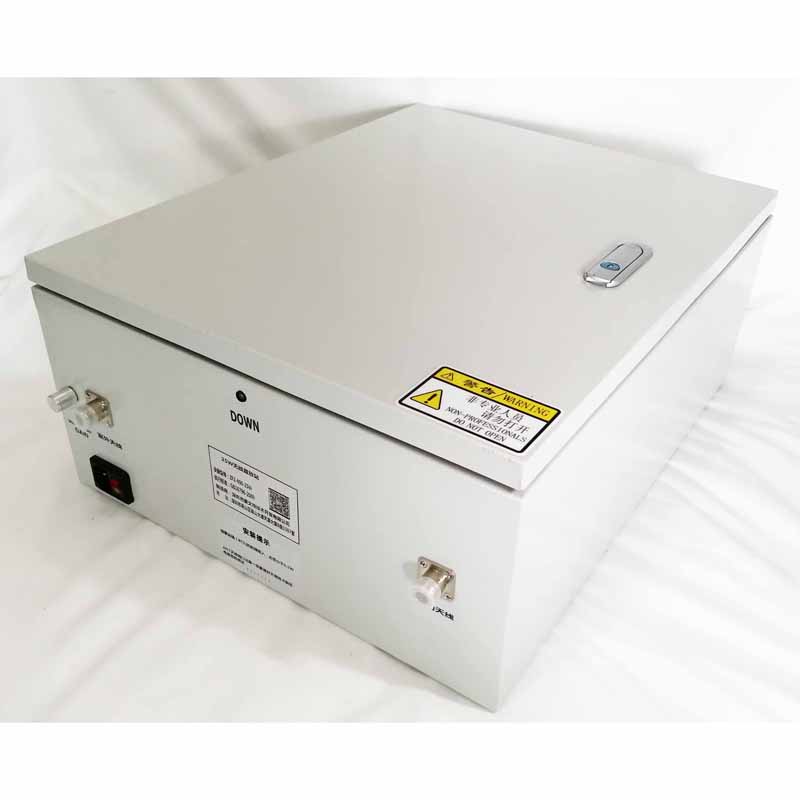

型號：WXZFZ--400/350/150-25W
此直放站適合于：采用無線方式，離基站距離小于1KM,中間無遮擋的地下室，隧道，等屏蔽場所的對講信號覆蓋
需要有一定對講設備技能的工程技術人員用儀器測試和安裝。
特點:
最大下行增益:70DB,
最大上行增益:70DB
最大下行功率:大于25W
最大上行功率:0.1W
下行可調增益:大于30 dB
上行可調增益:大于30 dB
頻率范圍:136---174MHz,400-430MHz,450-470MHz,350MHz段

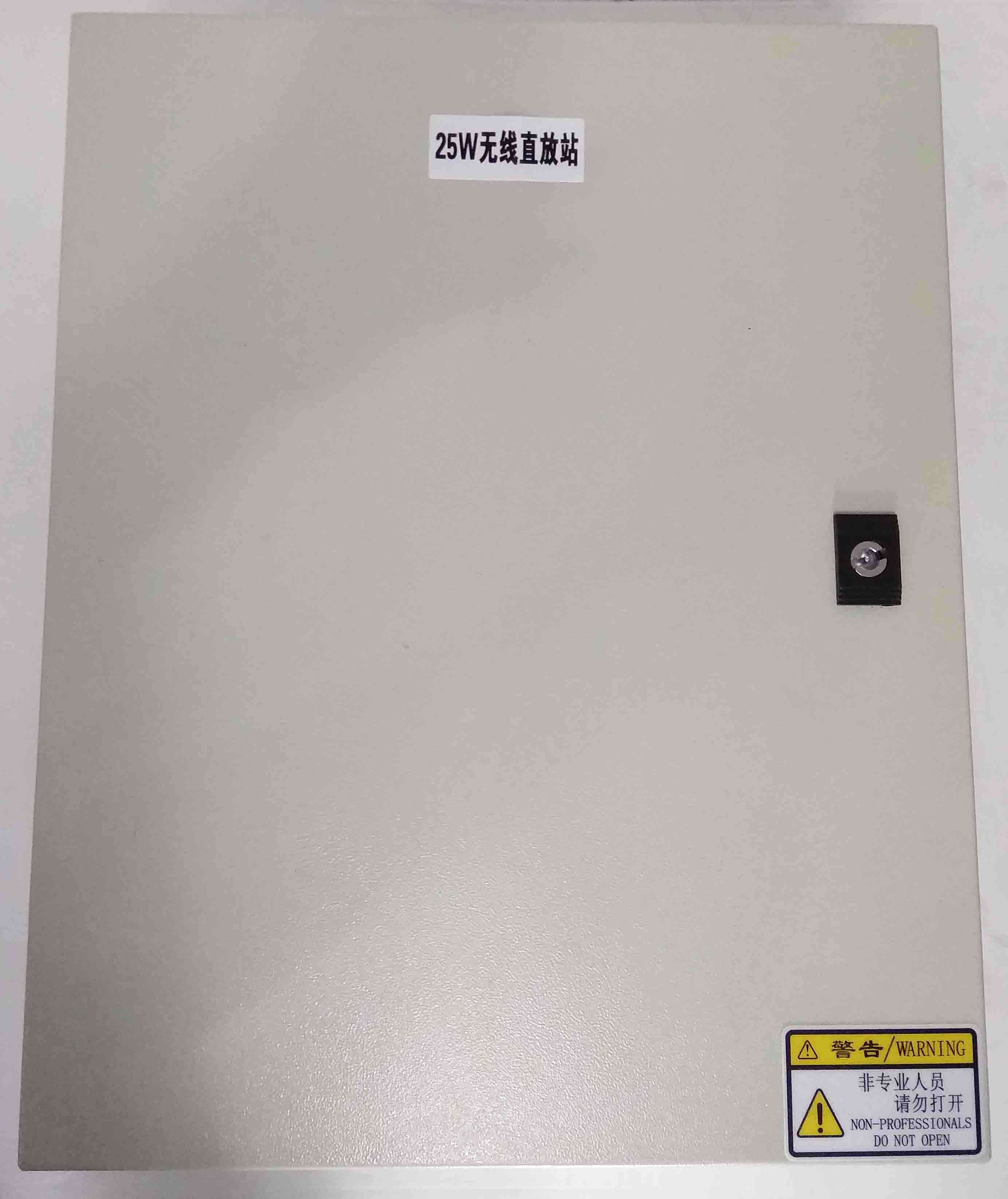

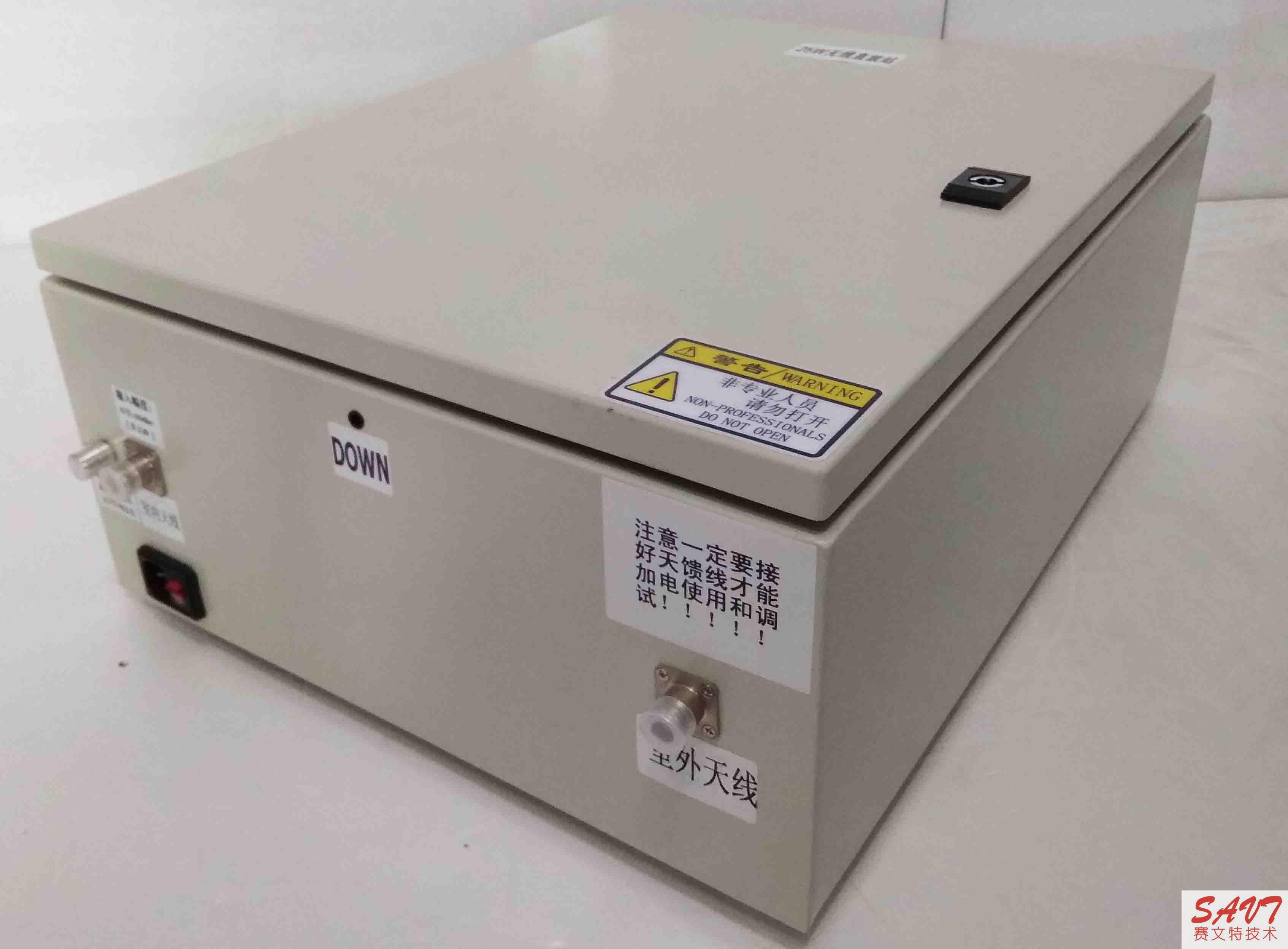

尺寸:19寸4U標準機箱，或壁掛式機箱
重量:15公斤
對講機直放站是一種中繼產品，衡量對講機直放站好壞的指標主要有，智能化程度（如遠程監控等）、低IP3,對講機直放站（中繼器）屬于同頻放大設備，是指在無線通信傳輸過程中起到信號增強的一種無線電發射中轉設備。對講機直放站的基本功能就是一個射頻信號功率增強器。對講機直放站在下行鏈路中，由施主天線現有的覆蓋區域中拾取信號，通過帶通濾波器對帶通外的信號進行極好的隔離，將濾波的信號經功放放大后再次發射到待覆蓋區域。在上行鏈接路徑中，覆蓋區域內的對講機的信號以同樣的工作方式由上行放大鏈路處理后發射到對講機中轉臺，從而達到基地站與對講機的信號傳遞。
使用對講機直放站作為實現"小容量、大覆蓋"目標的必要手段之一，主要是由于使用對講機直放站是在不增加基站數量的前提下保證網絡(luò )覆蓋。對講機直放站是解決通信網絡(luò )延伸覆蓋能力的一種優選方案。它與基站相比有結構簡單、投資較少和安裝方便等優點，可廣泛用于難于覆蓋的盲區和弱區，如商場、賓館、機場、碼頭、車站、體育館、娛樂(lè )廳、地鐵、隧道、高速公路、海島等各種場所，提高通信質量，解決掉話等問題。
什么是對講機信號放大器?
我們是通信產品問題解決專家
對講機信號放大器是專門為解決對講機信號盲區而設計的產品。由于對講機信號是靠電磁波的傳播來建立通信聯系的，由于建筑物的阻隔，在一些高大建筑物里邊、地下室等地方一些商場、餐廳、卡拉OK桑拿按摩等娛樂(lè )場所、地下人防工程、地鐵站等許多場所，對講機信號不能到達而不能使用對講機。對講機信號放大器可以很好地解決這些問題，只要在特定的地方安裝一套對講機信號放大器系統，整個范圍內的對講機信號都可以很好地使用，給里面的工作人員或客人帶來很大的方便。
對講機信號放大器安裝注意事項：

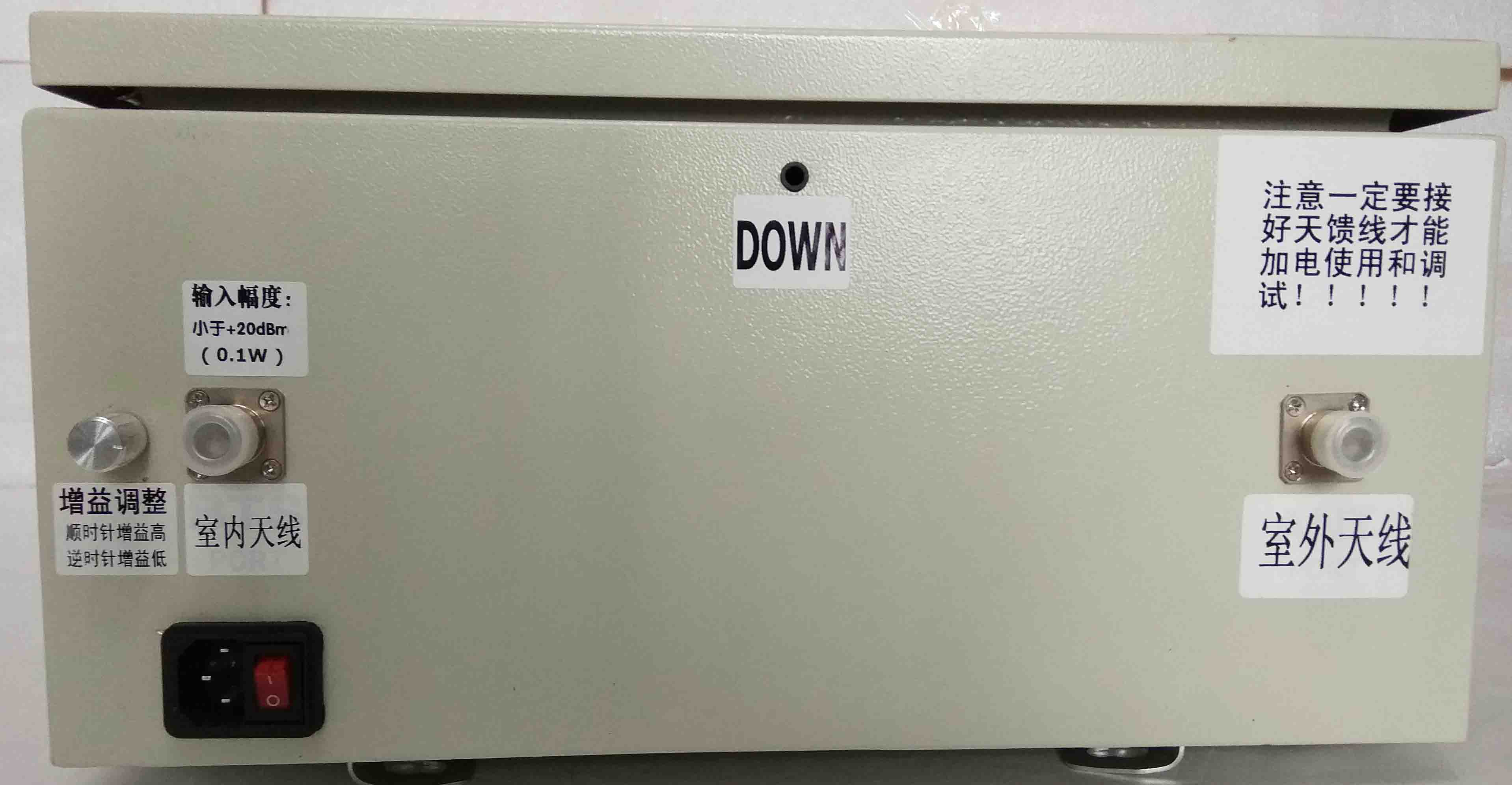

1、室外天線的安裝位置處，要求對講機必須能清晰的、無雜音的與其他對講機通話。室外天線應對準中轉臺（中繼臺，基地臺）方向。
2、室外天線與室內天線的距離要盡可能拉開，大于6米,不能在同一個視線范圍內，以免引起自激，典型的一般利用墻壁做隔離，效果好。
3、電纜同軸線一般是接頭轉接到主機，應絕對保證接頭緊固，并充分接地，這樣效果會(huì )比較明顯。
4、電纜同軸線應為50歐姆同軸線，否則會(huì )出現不能安裝的問題。
對講機信號放大器安裝圖
室外天線可根據室外信號接入點的信號強度進行選擇：信號很弱選擇八木定向天線，信號較好的地方可選擇車載天線。若電纜線短了可選擇電纜延長線。
對講機信號放大器工作原理：
下行：室外天線接收來自對講機中轉臺的有用信號，輸入到主機，主機通過放大后送往室內天線，然后再通過天線輻射，到用戶的對講機，此為下行。
上行：用戶對講機發射信號 ，被室內天線吸收輸入到主機，然后通過主機放大，再送往室外天線發射到中轉臺，此為上行。
疑難解答：
1、對講機信號放大器會(huì )不會(huì )產生輻射，影響身體健康？
答：肯定沒有。因為該款設備的功率不大，相對對講機的最大發射功率5W來說，只有1/50，非常小。
2、通電了，燈不亮？
答：很有可能交流供電不可靠，建議換個插座。
3、接收信號不錯，但呼叫不了其他對講機，什么問題？
答：原因為對講機發射的信號不能很好的傳輸到中轉臺導致，原因很多，一般可通過天線的方向調整，選擇一個好的角度，再固定。如果還是不能解決，那么可以考慮連線和接頭是否過長或者松動，并緊固到位。一般室外段線不超過20米合適，室內段線不超過10米合適.
注意：此產品只適應于已具有中轉臺、基地臺、基站的對講系統?。。。?！
